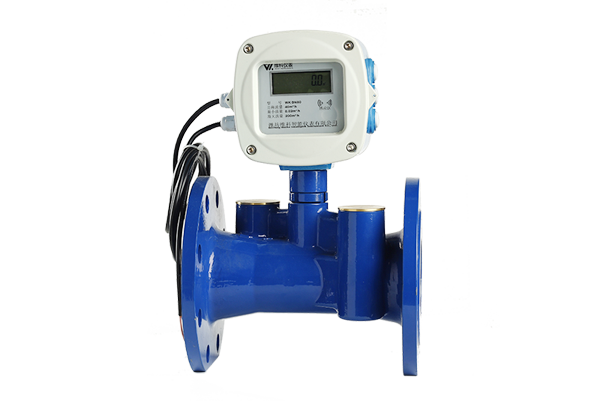

超声波热量表
作者:未知 来源:未知 阅读: 更新时间:2019-05-13


概述 :

超声波热量表具有结构紧凑、安装方便等特点。超声波热量表无任何机械运动,无磨损,不易 受恶劣水质影响,且维护费用低。可水平或竖直安装,安装时可根据用户不同需 要安装在进水管道或回水管道上。 超声波热量表通过测量超声波在顺水和逆水中传播的时间差来计量流量,通过温度传感器(PT1000)测量进、回水 管道内流体的实时温度,再将测得的流量和温度数据计算出热交换系统释放的热 量。可根据用户不同的需要添加 M-BUS 或 RS485 通讯接口来实现不同需求的远程 抄表功能,便于集中管理。

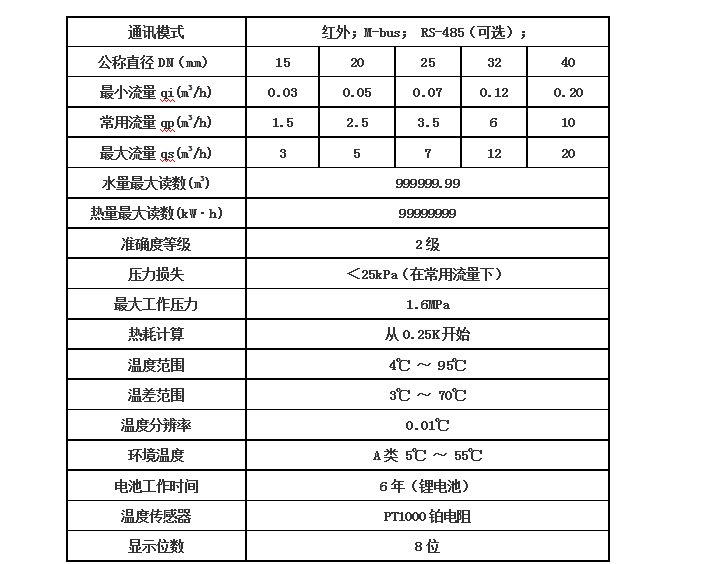

技术参数 :

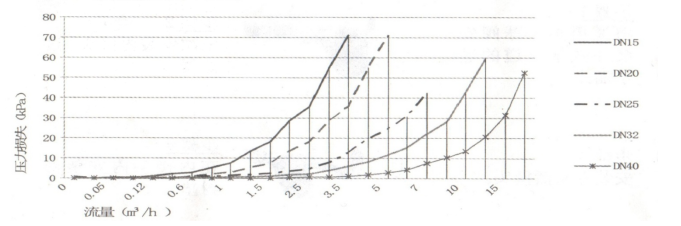

压力损失曲线:




功能特点:

◆内部无活动部件和磁性部件,无磨损,不易堵塞,压力损失小,特别适合中国供热系统复杂的水质状况;

◆低功耗设计,电池寿命10年以上;

◆具有热量、冷量双计量功能;

◆可显示热量表所需的各种数据,并带有中文提示;

◆具有断电数据自动保存功能;

◆具有错误自检及报警功能;

◆具有24个月数据存储查询功能;

◆红外光电数据读取功能;

◆数据通讯接口:带 M-BUS 总线、脉冲输出或 RS485 总线数据远传功能

◆分体外挂式,便于现场读取数值.


安装方式:


安装位置:

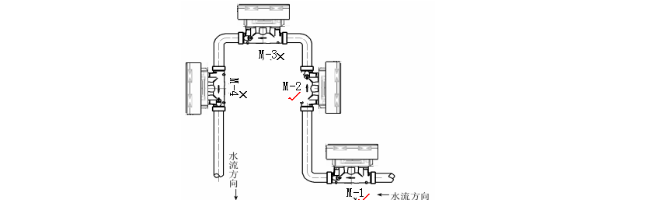

◇ 图中M-1、M-2所示为正确安装方式(M-1为水平安装、M-2为垂直安装),热量表安装在管道的下方,热量表后端有背压,不会产生气泡影响测量精度。

◇ 图中M-3、M-4所示为错误安装方式,M-3安装方式容易积存气泡,影响测量精度,M-4虽然为垂直安装方式,但表的后端不存在背压,可能造成流体不能完全充满管道,影响测量精度。

安装热量表时前直管段长度不应小于5倍管径,热量表后直管段不应小于2倍管径
